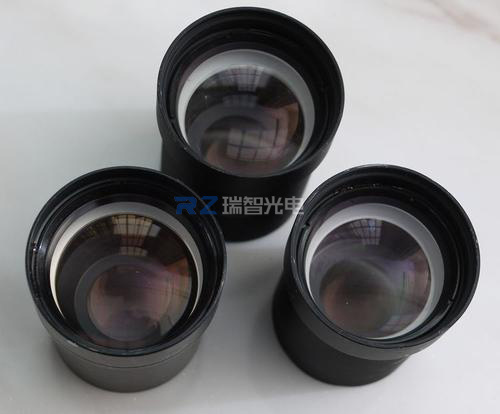

在機器視覺檢測設備制造商的發展過程中，工業鏡頭的選擇是一個相對復雜的過程。需要了解鏡頭的具體用途，使用環境，然后進行許多實驗操作以確定最終參數。視覺檢測設備制造商在不確定其實際用途時，不應隨便購買，有可能無法執行鏡頭的成像功能，缺少清晰的圖像會影響產品檢查的質量。嚴重的可能導致項目開發失敗并增加成本。下面就來為大家介紹一下視覺檢測設備工業鏡頭的選型方法！
一、將工作距離和焦距結合在一起考慮。
通常，可以采用這種思路：首先，明確系統的分辨率，結合CCD像素大小可以知道放大倍數，然后可以結合空間結構約束來知道近似物鏡距離，并且可以進一步估計工業相機鏡頭的焦距。因此，工業相機鏡頭的焦距與工業相機鏡頭的工作距離和系統分辨率（和CCD像素大小）有關。但是，在視覺檢測設備的焦距的選擇中有很多注意事項：
1、固定焦距：焦距是固定的，可以分為有光圈和無光圈兩種。
有光圈：鏡頭光圈的大小可以調節。根據環境光的變化，應相應調整光圈的大小。
無光圈：固定光圈，光通量是固定的。它主要用于光源恒定或工業相機帶有電子快門的情況。
2、變焦距離：可以根據需要調整視覺檢測設備的焦距，以放大或縮小被攝對象的圖像。常用的變焦鏡頭是6倍和10倍變焦。
三可變鏡頭：可調焦距，調聚焦，調光圈。
兩可變鏡頭：可調節焦距，調聚焦，自動光圈。
在鏡頭規格及鏡頭焦距一定的前提下，CS型接口鏡頭的視場角將大于C型接口鏡頭的視場角。
二、像面尺寸和像質
視覺檢測設備制造商選擇的工業相機鏡頭的像面尺寸必須與相機感光面的尺寸兼容，遵循“大的兼容小的”原則，相機感光面不能超過鏡頭標記的像面的大小，否則不能保證邊緣視場的圖像質量。圖像質量要求主要集中在MTF和畸變上。在測量應用中，尤其要特別注意畸變。
三、鏡頭光圈
鏡頭根據光圈分為手動光圈鏡頭和自動光圈鏡頭。選擇主要基于環境中的光是否穩定。通常，手動光圈用于穩定的環境，一次調試OK后即可；反之，則使用自動光圈鏡頭（必須配備使用帶有自動光圈鏡頭插槽的工業相機），以便可以自動調節屏幕的亮度。視覺檢測設備制造商對自動光圈鏡頭的控制信號可分為DC和VIDEO控制，即DC電壓控制和視頻信號控制。這在自動光圈鏡頭的類型選擇上，工業相機的自動光圈鏡頭插座的連接方法以及自動光圈鏡頭的驅動方式開關上，三者要注意協調與配合。
四、鏡頭規格
視覺檢測設備鏡頭規格一般分為1/3″、1/2″和2/3″等等。在一定的情況下，鏡頭焦距與鏡頭視場角的關系為：鏡頭焦距越長，其鏡頭的視場角就越小；在鏡頭焦距一定的情況下，鏡頭規格與鏡頭視場角的關系為：鏡頭規格越大，其鏡頭的視場角也越大。在鏡頭物距一定的情況下，隨著鏡頭焦距的變大，畫面范圍就越小，但畫面細節越來越清晰；而隨著鏡頭規格的增大，畫面范圍就增大,但其畫面細節越來越模糊。
視覺檢測設備工業鏡頭的選擇要考慮的因素、注意的參數有很多，比如鏡頭接口、成像景深、波長等等，都需要綜合考慮到，這就需要買家和商家溝通配合好，才能選到最合適的產品了。
