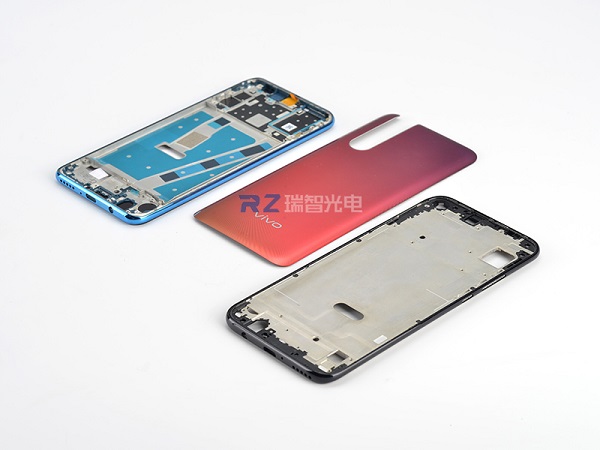

玻璃蓋板作為手機上的重要部分之一，它的設計、美觀度，質量的優劣直接影響到整部手機的檔次及價格。蓋板玻璃在加工制作過程中需要經過開料、CNC、拋光、超聲波清洗、真空鍍膜、鋼化、絲印等一系列特殊加工工藝制作而成的產品。它的貼合在觸摸屏的最表層作為保護屏幕和美化產品的作用。因此產品表面缺陷檢測需要很高的檢測精度和可靠的打光效果來做保證。玻璃蓋板的外觀檢測及尺寸檢測是十分重要的，傳統人工檢測的方式并不能滿足如今現代化生產的高要求，因此，玻璃蓋板外觀缺陷檢測設備是目前應用更為廣泛的視覺檢測設備，保證了手機玻璃蓋板的品質。

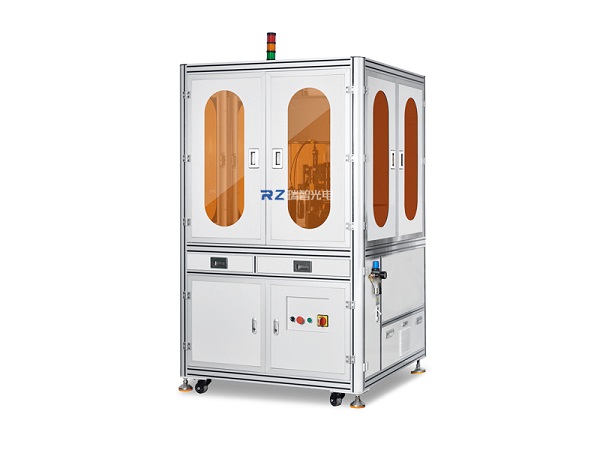

瑞智光電科技開發的針對2D、2.5D玻璃蓋板品質檢測設備，適用工藝段為白片AOI、絲印后AOI、AS電膜后AOI。玻璃蓋板外觀缺陷檢測采用高像素線陣相機加特殊組合LED光源，獲取高清圖像后，再由瑞智光電自主開發的視覺檢測系統進行處理，該設備針對2D/2.5D白片及成品玻璃蓋板，可檢測項目包括表面劃痕、崩邊、凹坑、絲印不良、雜質、異色、劃傷、凹凸點、透光、夾臟、毛絲/纖維、定位線斷線、漏印、印錯、混料、IR孔及主孔瑕疵等外觀缺陷，從而能大幅縮減傳統的目檢人員。
玻璃蓋板外觀缺陷檢測設備檢測尺寸覆蓋4.5-38寸多類型多尺寸產品，可應用于手機、平板筆記本電腦、車載顯示器、LED顯示屏等多個領域的玻璃蓋板成品檢測，打破國外設備對蓋板外觀檢測的技術壟斷，可切實解決產業上下游企業多年來檢測環節人工成本過高、檢測難度大、良品率不穩定等問題。
一、瑞智光電玻璃蓋板外觀缺陷檢測設備的優勢：
1、適應性強：可適用于蓋板白片/蓋板成品終檢/面板模組貼合前等不同工藝段，4.5-38寸玻璃。
2、誤判率低：檢測精度高、超越檢規及人眼識別能力，準確率高、漏檢率低。
3、識別率強：攻克人眼難以識別的缺陷種類及缺陷位置（2.5D邊緣）。
4、檢測效率高：雙流道45片/分鐘檢測效率，是人工檢測的21倍。
5、集成度高：占地面積小，方便產線布局。
二、玻璃蓋板外觀缺陷檢測設備的檢測原理
1、玻璃蓋板外觀缺陷檢測設備一次可獲取多張不同光源，不同角度的蓋板影像，可以檢測出不同的缺陷。特別對2。5D玻璃的P面、R角的缺陷有獨創的解決方案，支持3D手機玻璃蓋板缺陷檢測。
2、不需要手機玻璃蓋板的CAD設計圖案。具有自適應性，可以根據蓋板的不同區域進行自動識別和分類。
3、可檢出的不良缺陷包括：劃傷、凹凸點、崩邊、凹坑、黑白點、雜質、邊緣透光、油墨劃傷、牙/缺鋸齒、平面劃傷、擦傷、P面劃傷、白點、面崩、邊崩、孔崩、CNC振紋、壓痕、架子印劃痕、牙邊、絲印不良、異色等。
玻璃蓋板外觀缺陷檢測設備使用高分辨率線掃相機拍攝整個玻璃蓋板，可設定不同的檢測區域、不同的缺陷判定條件，如：長、寬、面積等。可遠程追溯、離線測試。可選擇單機人工檢測臺，或者是包含自動上面料的聯機設備。
