2020-10-09 10:29:46 責任編輯： 瑞智光電 0
1、硬件設計
ccd視覺檢測機視覺系統技術檢驗系統的硬件設計分為圖像收集模塊和控制器兩部分。圖像收集模塊是系統的前端，具有信息內容收集的作用，它使勞動力業照相機對被檢測商品的大小、色彩、樣子等信息內容進行收集和處理，把處理后的信息內容傳遞到控制器中。控制器能對數據和有關信息內容進行處理，利用數字圖像處理技術對收集到的信息內容進行深層次的分析，推斷商品中是不是符合相應的標準。
2、圖像收集

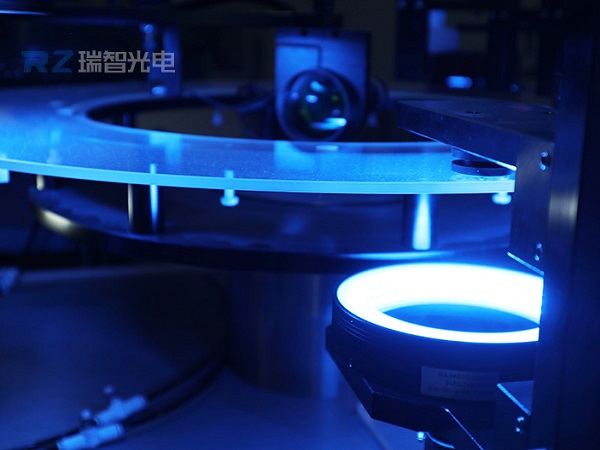

圖像收集模塊以往的圖像收集模塊在進行信息內容收集時存在著信息內容收集不穩定和數據收集不精確的現象，安裝過程中不能快速完成調節。為了提高圖像收集的精確性，文章對圖像收集模塊進行優化設計。將圖像收集中用到的工業鏡頭等零部件放到封閉透明的殼體里，安裝過程中可對角度進行調節。現場安裝時，只需對準透明窗和檢驗?zāi)繕?biāo)的位置，將多條電纜集中在一些，減小安裝電纜的不正確率，能進行快速的調節］。
3、控制器
ccd視覺檢測機視覺系統技術檢驗系統的關鍵位置便是控制器，控制器中使用計算機關鍵模塊和接口板，提高了處理圖像的水平。計算機關鍵模塊要緊運用在上位機和操作系統中，使用中選擇配置和生產廠家模塊較多。
接口板是由圖像收集模塊通信接口、單片機等部件構成。單片機具有執行操作作用，同意上位機命令并執行，對電路信號收集和剔除。圖像收集模塊通訊接口起到鏈接圖像收集模塊和控制器的功能，為單片機控制工業鏡頭帶來保障。工業鏡頭將照片傳回關鍵模塊，利用多個部件循環操作，提高了數據檢驗的準確度。
